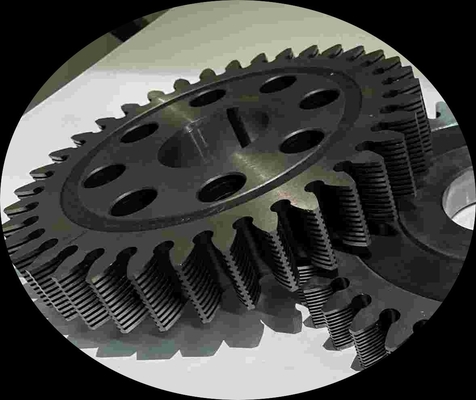

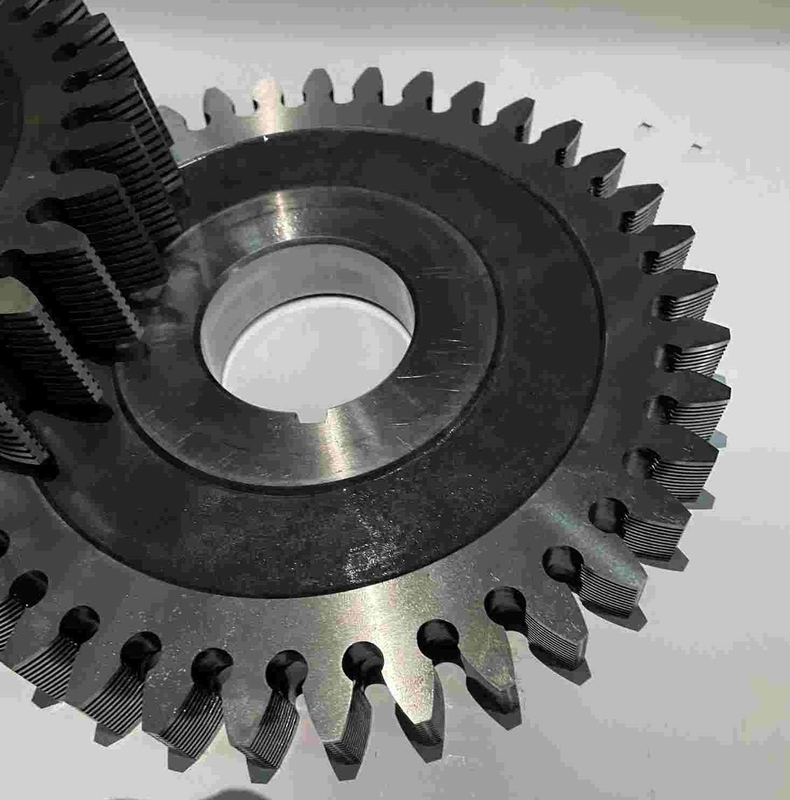

Montajlı Modül CNC Dişli Tek Kenarlı Jiletli Siyah Kesim

Yüksek Kaliteli Dişli Tıraş Kesici

Birleştirilmiş süper sert malzeme tek kenarlı tıraş bıçağı
1. Birleştirilmiş süper sert malzeme tek kenarlı tıraş bıçağı esas olarak bir kesici gövde, bir laminasyon, bir salmastra, bir sabitleme vidası ve bir ayar mekanizmasından oluşur.Laminasyon süper sert malzemeden kübik bor nitrür veya elmastan yapılmıştır, Laminasyon düzlemi eksene diktir ve kesici gövde üzerinde manşonludur.Kesici gövde (7) üzerine yerleştirilmiş laminasyonların dişli şekilli laminasyonlar olması ile karakterize edilir.Diş kalınlığı ayarlanmadığında, biri kesici parça 5, diğer iki parça Kılavuz parça 3 olmak üzere sadece üç parça takılır, kesici parçası kesici dişlerin tüm kalınlığının ortasında bulunur ve iki kılavuz parça 3, kesici parçanın 5 her iki tarafına eşit mesafelerde yerleştirilir ve kesici parça 5 ve kılavuz parça 3, sırasıyla yastıklar 4 ve 6 ile ayrılır.ve konumlandırma için konumlandırma pimini 8 kullanın;diş kalınlığının ayarlanması gerekiyorsa, kesici parça 5 ve kılavuz parça 3'ün her biri iki laminasyondan oluşur ve toplam altı dişli şekilli laminasyon, yani ayarlanabilir kesme parçası 11 ve ayarlanabilir Kılavuz parça monte edilir. 9 sağlanır ve tek sayılı laminasyonların her biri bir konumlandırma pimi 8 tarafından konumlandırılır. Tek sayılı laminasyonlar 1, 3 ve 5 sol diş profilini 14 oluşturur ve çift sayılı laminasyonlar 2, 4 ve 6 sağ diş profili 15. Tek boyutlu laminasyonların bazı iki vida deliği 12 ve çift boyutlu laminasyonların bazı iki karşılık gelen vida deliği 13 iki ayar deliği oluşturur ve iki ayar deliği 180° ile ayrılır, yani aynı dişli şeklindeki laminasyonlarda iki ayar deliği bulunur.Çap üzerinde, nihayet salmastra ve vida 2 ile sabitlenir.
