bitirme Konvansiyonel Dişli Tıraş Kesici Takım Aşınma Direnci

Zhuzhou, Çin'de Üretilen Yüksek Kaliteli Dişli Tıraş Kesici

NedirDişli Tıraş Kesici?

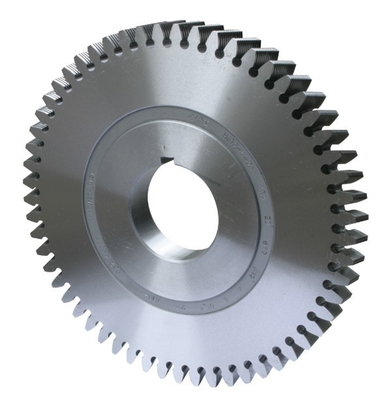

Diş yüzeyinde kesici kenarlar oluşturan birçok dar oluk vardır ve iş parçasını helisel dişli geçme ilkesine göre işlemek için dişli şeklindeki dişli işleme aleti kullanılır.İşleme sırasında kesici, dişlinin diş yüzeyinden bıyık benzeri ince talaşları keser, bu nedenle tıraş bıçağı olarak adlandırılır.Tıraş bıçağı, azdırma ve şekillendirmeden sonra dişli dişlerini bitirmek için kullanılır (dişli işlemeye bakın).Yaygın olarak kullanılan disk tıraş bıçakları, sertleştirilmiş bir helisel silindirik dişli gibidir (Şekil 1) ve diş yüzeyindeki oluklar iki şekle sahiptir: biri, tüm halka dişli üzerinde dairesel veya helisel bir açık deliktir.Yuva, yuvanın kesiti dikdörtgen veya yamuk olabilir.Bu tıraş bıçağı sadece ön tarafı (yuvayı) köreldikten sonra keskinleştirir ve diş şekli ve dış çap değişmez.Geçiş yuvası çok derin yapılamadığından, yalnızca 1,75 mm'den daha küçük bir modüle sahip tıraş bıçakları için uygundur;diğeri ise her iki taraftaki oyukların bloke olması ve tarak şeklinde bir bıçakla sokulmasıdır.Eğimli delikler açın.Bu tür bir tıraş bıçağı, künt kullanımdan sonra diş şeklini ve diş üst silindirik yüzeyini yeniden taşlanmalıdır.
Her dişin kesme yükünü azaltmak için, tıraş bıçağının diş sayısı büyüktür ve kesilen dişlinin diş sayısı ile ortak bir faktörden kaçınmak için genellikle asal sayı alınır, aksi takdirde hata tıraş bıçağı işlenecek dişliye kopyalanacaktır.Uluslararası standarda göre, tıraş bıçağının hassasiyeti üç tipe sahiptir: AA, A ve B. Gerçek üretimde, doğru kıvrımlı diş profili tıraş bıçağıyla traş edilen dişli diş profili, genellikle dişin hatve çemberinin yakınında doğru kıvrımdan sapar. dişli, içbükey içe doğru ve sapma yaklaşık 0,01 ~ 0,03 mm'dir.Düz dişlilerin diş profili sapması, helisel dişlilerden daha büyüktür.İş parçasının doğru kıvrımlı diş şeklini alması için tıraş bıçağının diş şekli düzeltilmelidir.Seri üretimde, tıraş bıçağının diş şekli düzeltme eğrisi deneysel yöntemlerle belirlenir.
Tıraş kesici, yüksek üretim verimliliği ve pürüzsüz yüzey ile düz ve helisel dişlerin iç ve dış silindirik dişlilerini işleyebilir.Ek olarak, hassas sonsuz dişlilerin işlenmesi için sonsuz dişli tıraş bıçakları vardır.Temel solucanın tipi ve parametreleri, sonsuz dişli ile eşleşen çalışan solucan ile aynı olmalıdır.Dişli tıraş bıçakları gibi, kesme kenarları oluşturmak ve talaşları yerleştirmek için helisel yüzey üzerinde birçok dar oluğa sahiptir.Sonsuz dişli tıraş bıçaklarının üretimi zordur ve yalnızca yüksek hassasiyet gerektiren sonsuz dişlileri işlerken kullanılır.
