Düz Dişli ODM Sınıf A Endekslenebilir Yerleştirme Kesici HSS

Düz Dişli İndekslenebilir Planya Makası

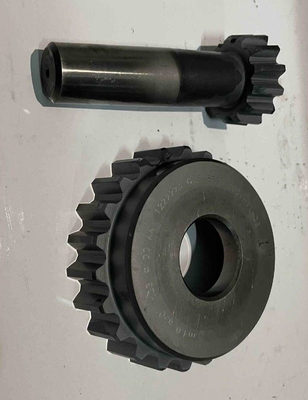

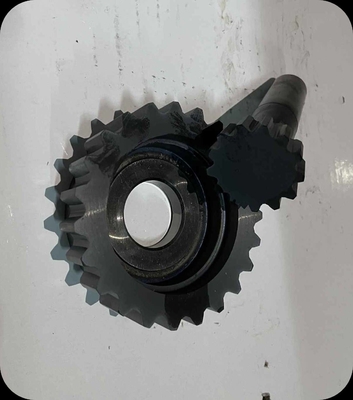

Ürün Adı: Konik Şaft Dişli Şekillendirici
Uygulama kapsamı: Esas olarak iç dişli düz ve helisel dişlilerin işlenmesi için kullanılır.20° basınç açısına sahip iç dişli düz dişlileri ve 30° basınç açısına sahip sarmal çiçek deliklerini işlemek için kullanılır.JB78, GB6081-85 standartlarına ve standart dışı standartlara göre tasarlanmış ve üretilmiştir.Yüksek verimlilik, ürün doğruluğu 6. sınıfa ulaşabilir, aşınma direnci.Küçük ve derin iç diş işleme için uygundur.
Doğruluk sınıfı:sınıfA
İşleme malzemesi:yüksek hız çeliği
Dişli şekillendirici, dişli veya raf şeklinde bir dişli işleme aracıdır.Dişli şekillendirici kesiciler, üretim yöntemine göre iç ve dış geçmeli düz ve helisel silindirik dişlileri işlemek için kullanılır (dişli işlemeye bakın).Dişli şekillendiricinin özelliği, omuzlu dişlileri, çok kademeli dişlileri ve zikzak dişlileri boş yivsiz işleyebilmesidir.Özel şekilli dişli şekillendirici, kamlar ve dahili kamalar gibi çeşitli diğer profillere sahip iş parçalarını da işleyebilir.
Dişli şekillendirici bıçaklar şekillerine göre disk, çanak, silindir ve konik sap olmak üzere dörde ayrılır.Disk şekillendirici esas olarak iç ve dış geçmeli düz dişleri, dişli şekillendirici sarmal dişleri ve balıksırtı dişlilerini işlemek için kullanılır.Çanak şeklindeki dişli şekillendirici, esas olarak omuzlu ve çoklu iç ve dış geçmeli düz dişlileri işler.Disk şeklindeki dişli şekillendirici ile arasındaki fark, sıkıştırma için kullanılan somunun dişli şekillendiricinin gövdesine yerleşebilmesidir.Bu nedenle, işleme engellenmez.Silindirik dişli şekillendirici, iç dişlileri ve küçük dış dişlileri işlemek için kullanılır ve iç deliğin dişleriyle dişli şekillendiricinin ana miline vidalanır.Konik şaft şekillendirici, esas olarak iç dişli düz ve helisel dişlilerin işlenmesi için kullanılır.
